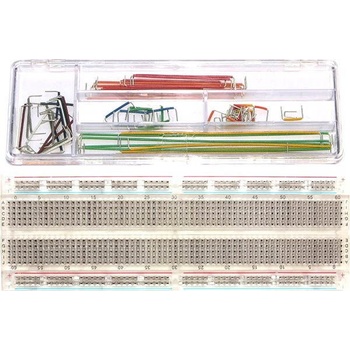

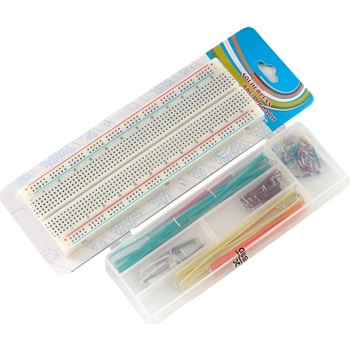

Arduino.cc Arduino propojovací kit

Propojujte a bastlete

Arduino propojovací kit usnadní hlavně začátky projektu. Snadno a rychle propojíte Arduino a elektronické součástky bez nutnosti pájet či navrhovat plošné spoje. Po dokončení projektu není problém všechny součástky zase odpojit a pole s drátky použít pro další bastlení!

Průhledné nepájivé kontaktní pole nabízí celkem 830 připojovacích bodů rozdělených do sekcí podle účelu použití. Nahoře a dole jsou řady pinů vhodné pro rozvody napájení. Pro každou polaritu je jedna řada na horní straně a jedna na spodní straně pole. Rozvody napájení je možné od pole také odejmout. Uprostřed je prostor pro zapojování elektronických obvodů. Je k dispozici celkem 2 x 63 sloupců po pěti navzájem spojených pinech. Mezi sekce sloupců můžete připojit integrované obvody v pouzdře DIP. Všechny kontaktní body jsou v rastru 2,54 mm. Pole je vhodné pro připojení vodičů o průměru 0,3-0,8 mm, hodí se tedy dobře i pro tenké vodiče. Životnost kontaktů je více než 5000 zastrčení drátku pro každý přípojný bod.

Propojovací kit obsahuje také 140 tenkých vodičů, které jsou připraveny pro jednoduché použití na nepájivém kontaktním poli. Propojky jsou pro rychlé využití natvarovány na přesné propojovací délky 2/5/7/10/12/15/17/20/22/25/50/75/100/125 mm. Konce vodičů jsou odizolovány a zahnuty. Pro zapojování vodičů se hodí pinzeta nebo tenké kleště, zvláště pokud máme na desce hodně součástek.

Nepájivé pole obsahuje na spodní straně samolepicí pásku, pomocí které ho jednoduše připevníte ve vašem projektu na požadované místo.

Pokud váš Arduino projekt vyžaduje kontaktní pole větších rozměrů, pak propojte několik těchto polí dohromady!

Použití Arduino propojovacího kitu

Kit je vhodný hlavně pro začátečníky a také v situacích, kdy potřebujete rychle zapojit a otestovat nějaké elektronické zapojení. Jeho výhody využijí především školy, univerzity, vývojové laboratoře nebo elektrotechnické kroužky. Využití najde také v hobby oblasti.

Odkazy pro propojovací kit

Arduino lampion - příklad bastlení
