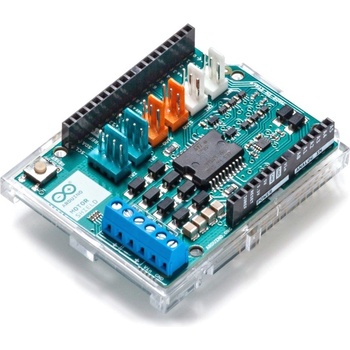

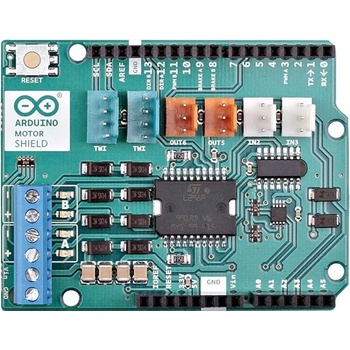

Arduino Motor Driver Shield AD105

ROZHÝBEJTE SVŮJ ARDUINO PROJEKT!

Arduino Motor Shield přinese do vašeho Arduino projektu pohyb. Spousta nápadů kolem platformy Arduino počítá s využitím motorů a pohybu, ať už to jsou žaluzie na okně, autíčko na dálkové ovládání, nebo automatické zavlažování zahrady. S tímto Shieldem budete moct řídit a ovládat DC motory, stepper motory, relé a solenoidy. Shield je založený na motor driveru L298. Je navržený pro ovládání dvou DC motorů, přičemž umožňuje nastavit rychlost a směr otáčení každého motoru nezávisle. Arduino Motor Shield také měří elektrický proud do každého z motorů. Shield je kompatibilní s TinkerKit moduly.

Arduino Shield obsahuje 2 oddělené kanály, z nichž každý využívá 4 Arduino piny (pro ovládání rychlosti, další pro ovládání směru otáčení, rychlé brzdy a měření proudu). V každém kanále může téct proud až 2 A. Arduino Shield poslouží k ovládání dvou DC motorů nebo jednoho bipolárního krokového motoru. Shield má standardní rozvržení pinů a navíc 4 další signály. Dva z nich jsou umístěny blízko AREF pinu a slouží k TWI (I2C) komunikaci, dva další jsou poblíž signálu Reset.

KLÍČOVÉ VLASTNOSTI

• Provozní napětí: 5 V až 12 V
• Motor driver: L298P

Ovládá zároveň 2 DC motory, nebo jeden krokový motorek

Maximální proud: 2 A na kanál nebo 4 A celkem (s externím zdrojem)

Funkce pro volný běh motoru a rychlé zastavení

MOTOR SHIELD ODKAZY

Kompletní dokumentace pro Arduino Motor Driver Shield

Motor Shield - produktová stránka výrobce

První kroky s Motor Shieldem
