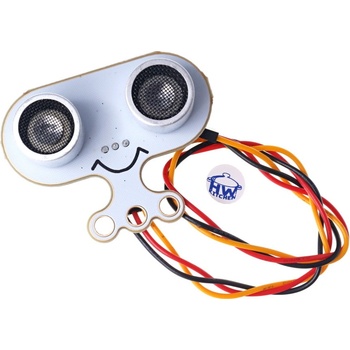

ElecFreaks Sonar:bit pro micro:bit - ultrazvukový měřič vzdálenosti 3V/5V EF36

Jednoduché použití, usměvavý vzhled

Chcete se pustit do Microbit nebo Arduino projektu, kde budete potřebovat měřit vzdálenost? Díky produktu Sonarbit to nebude žádný problém!

Velmi jednoduchý a přesný princip ultrazvukových měřičů vzdálenosti se dá aplikovat do každého Arduino nebo Micro:bit projektu. Ultrazvukový měřič vyšle signál, počká si až se odrazí od překážky a vrátí, změří časový rozdíl obou signálu, přepočítá hodnoty podle jednoduchého vzorce a dodá výsledek! V praxi je naštěstí vše automatizováno a váš Microbit jen vyhodnotí výslednou vzdálenost od překážky.

Jednoduché použití a usměvavý vzhled nejsou však jediné zajímavé vlastnosti, které tento měřič má. Snadná instalace pomocí montážních otvorů a třívodičové rozhraní založené na sběrnici 1-Wire dělají tento senzor opravdu originálním! Oproti ostatním ultrazvukovým měřičům, které mají 4 vodiče (VCC, GND, TRIG, ECHO), má tento senzor vodiče pouze 3 (GND, VCC, DATA)! Což ve větších projektech, kde využíváte více senzorů, dokáže ušetřit opravdu spousty nenahraditelných pinů. Rozsah měření je 2 ÷ 400 cm. To je ideální pro malého robota, nebo chytré autíčko. Rozsah napájecího napětí je  3–5 V. To znamená, že měřič vzdálenosti můžete použít jak ve 3,3V, tak v 5V systémech.

VLAStNOSTI měřiče vzdálenosti

Jednoduché tří-vodičové rozhraní pro připojení k Microbit nebo Arduino

LED indikace napájení

Kabel pro připojení součástí dodávky

Jednoduchý princip měření a snadné použití

Montážní otvory pro uchycení

Přesnost měření až ±1,5 mm

Rozsah měření vzdálenosti 2–400 cm

Programování s Micro:bit

V prostředí Makecode založte nový projekt.

Přidejte rozšíření pro Sonarbit zkopírováním odkazu https://github.com/elecfreaks/pxt-sonarbit do vyhledávacího pole Rozšíření.

Nyní si můžete vytvořit jednoduchý měřič vzdálenosti.

Program si můžete prohlédnout nebo také stáhnout v následujícím okně. Tlačítko EDIT vás přepne do editace.

Měřič vás překvapí svou přesností. Pro co nejlepší přesnost je ideální, pokud je překážka pro odražení ultrazvukového signálu co nejvíce hladká. Například pomačkaný papír bude oproti rovnému kartonu vykazovat horší výsledky měření. Pokud je překážka od čidla dále než 4 m, pak snímač vrací hodnotu 0.

Rozměry Sonarbit

• Odkazy pro Sonar:bit
• Použití snímače překážek s Ring:bit - Nextech

Návod k použití a příklady

Proč mi Sonar:bit nefunguje tak, jak chci?
