Snímač pro srdeční tep a pulzní oxymetr v jednom!
Dokážete udržet klidový tep, když zkoušíte novou součástku na bastlení? S tímto modulem snímače pro srdeční tep a pulzním oxymetrem si to rovnou změříte!
MAX30102 obsahuje dva snímače v jednom. Dokáže měřit srdeční tep i okysličení krve. Snímání probíhá opticky, díky červené a infračervené LED na principu průchodu a odrazu světla od červených krvinek. Oproti předešlé generaci těchto snímačů má tento skleněný kryt, který eliminuje rušení. Komunikace probíhá na rozhraní I2C. Obvod MAX30102 je určen k použití v mobilních zařízeních a proto má velmi nízkou spotřebu a kompaktní rozměry (5,6 x 3,3 x 1,55 mm).

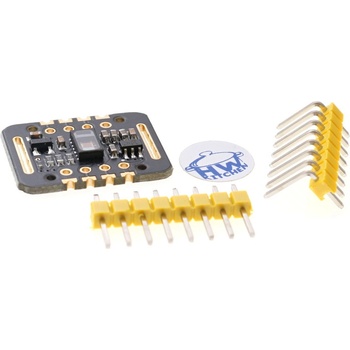

Samotný modul se snímačem pro srdeční tep a pulsní oxymetr má rozměry 20,5 x 15,5 mm a tloušťka je 2,5 mm. Na plošném spoji jsou umístěny také výřezy pro vložení pásku, který modul s měřičem tepu a oxymetrem pomůže upevnit na prst. Součástí balení je také přímý a úhlový konektor pro různé způsoby zapojení.
Jak funguje snímač pro srdečn tep a oxymetr?
Při každém úderu srdce se zvýší průtok krve a tím i její světlená prostupnost. To měří senzor, který vyhodnocuje světlo vyzářené infračervenou LED.
Při měření kyslíku v krvi se využívá vlastností hemoglobinu, který obsahují červené krvinky a jenž je jejich naprosto stěžejní součástí. Hemoglobin na sebe váže kyslík a oxid uhličitý. Když je na hemoglobinu navázán kyslík, absorbuje spíše infračervené světlo, než viditelné červené. Hemoglobin bez kyslíku má opačné vlastnosti, protože absorbuje spíše viditelné červené světlo, než infračervené. Právě proto má tento modul jednu červenou a jednu infračervenou LED. Ty prosvítí lidskou tkáň, senzor změří kolik světla se vrátilo, čip spočítá procenta kyslíku v krvi, to vše mnohokrát za sekundu. Tato metoda ovšem funguje pouze s okysličenou krví, nejlépe na prstech, nebo ušních lalůčcích. Jelikož právě taková krev pulzuje, nazývá se tato metoda pulzní oxymetrie.
Zapojení snímače MAX30102
- VIN: 5 V
- SCL: SCL pin
- SDA: SDA pin
- GND: GND (0 V)
- INT: přerušení čipu obecně nepřipojeno
- RD: katoda červené LED obecně nepřipojená
- IRD: katoda infračervené LED obecně nepřipojena
Zapojení signálů I2C se může pro různé příklady lišit. Podívejte se do odkazů na inspirativní příklady jak použit snímač pro srdeční tep a pulzní oxymetr,
Jak na pulzní oxymetr s MAX30102?
Snímač pro srdeční tep v Arduino projektu
MAX30102 snímač pro srdeční tep a pulzní oxymetr - odkazy
Podrobné vysvětlení, jak pracuje pulzní oxymetr
Tutoriál, jak použít pulzní oxymetr s Arduino a OLED
Základní použití MAX30102 s Arduino UNO
